高端智能手機&智能穿戴用CSP產品介紹
智能穿戴設備是近幾年非常火爆的電子消費產品，包括 TWS 耳機、智能手表/手環、智能眼鏡，以及智能服飾、智能配飾，甚至智能鞋墊等。憑借著便攜的使用方式，以及數據交互、云端交互等強大的功能，愈發受到市場和消費者的關注。
高端智能手機追求高性能的同時，對輕薄的外形、高顏值也提出了很高要求，對于減薄 PCB 厚度，減小 PCB 體積而言，是個巨大的挑戰。電子產品正不斷朝著小型化、輕薄化的方向發展。
隨著柔性PCB 的迅猛發展，CSP 封裝得到了極大的重視。CSP 產品的體積小、薄，因而它改進了封裝電路的高頻性能，同時也改善了電路的熱性能；另外，CSP 產品的重量也比其它封裝形式的輕得多，在智能穿戴電子設備中得到廣泛應用。
新潔能針對高端智能手機&智能穿戴領域，推出了 CSP12V-24V 系列產品，以其優異的產品性能，穩定的可靠性，贏得了市場不錯的口碑。
沒有CSP這樣的小體積封裝，柔性PCB的實現也就無從談起。
芯片體積越來越小的優勢不言而喻，功耗比、晶元可切割片數等指標都會大幅提高。
CSP(Chip Scale Package)封裝，是芯片級封裝的意思。整體面積(組裝占用印制板的面積)與芯片尺寸相同或比芯片尺寸稍大一些，整體厚度與芯片厚度相同。CSP封裝可以讓芯片面積與封裝面積之比相當接近1:1的理想情況，約為普通的BGA的1/3，僅僅相當于TSOP芯片面積的1/6。
CSP 是最先進的集成電路封裝形式，具有如下一些特點:

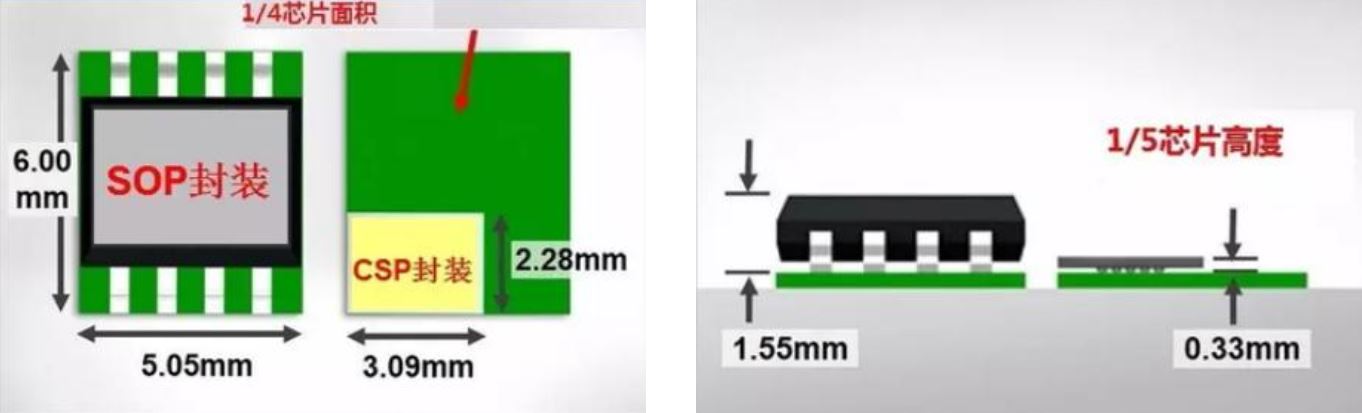

傳統封裝形式與 CSP 封裝的對比：相同芯片面積，CSP 封裝（右）比 SOP 封裝（左）裝配體積小很多。
產品系列列表：
產品示意圖：
?? NCE1227SP 鋰電池 BMS 應用評測結果：
1、內阻一致性評測：各溫度下內阻一致性好
| |||
0℃ | 25℃ | 45℃ | |
1 | 3.85mΩ | 4.98mΩ | 7.05mΩ |
2 | 4.03mΩ | 5.12mΩ | 7.08mΩ |
3 | 3.85mΩ | 4.9mΩ | 6.96mΩ |
4 | 4.15mΩ | 5.26mΩ | 7.18mΩ |
5 | 3.92mΩ | 5.11mΩ | 7.05mΩ |
6 | 3.65mΩ | 4.88mΩ | 6.98mΩ |
7 | 4.11mΩ | 5.15mΩ | 7.03mΩ |
8 | 3.83mΩ | 5.22mΩ | 7.11mΩ |
9 | 4.11mΩ | 5.25mΩ | 7.15mΩ |
10 | 4.16mΩ | 5.18mΩ | 7.13mΩ |
11 | 3.98mΩ | 4.98mΩ | 6.96mΩ |
12 | 4.02mΩ | 5.08mΩ | 7.02mΩ |
13 | 4.03mΩ | 5.15mΩ | 7.08mΩ |
14 | 3.98mΩ | 5.05mΩ | 7.03mΩ |
15 | 3.97mΩ | 5.08mΩ | 6.95mΩ |
2、溫升評估：

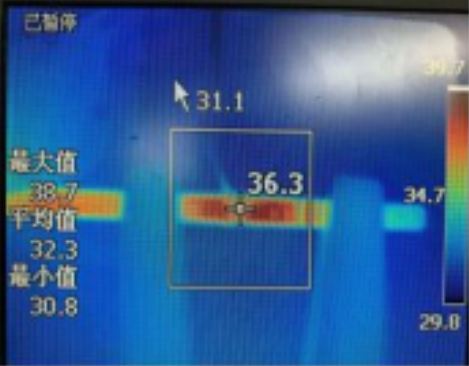

3A溫升測試：在室溫條件下，使用模擬電源給PCM持續3A充電1H，確認MOS溫升。
測試數據如下：
室溫：25.9℃
MOS最高溫度：36.3℃
MOS溫升：10.4℃
結論：Pass

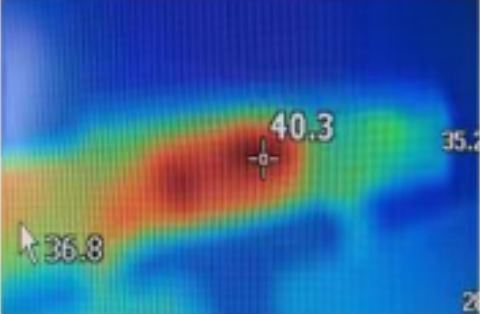

6A溫升測試：在室溫條件下，使用模擬電源給PCM持續6A充電1H，確認MOS溫升。
測試數據如下：
室溫：24.5℃
MOS最高溫度：40.3℃
MOS溫升：15.8℃
結論：Pass
3、可靠性評估（高溫高濕）：
1.PCM放入溫度55±2℃、相對濕度93%±2%恒濕箱中試驗7天；
2.將PCM從恒溫恒濕箱中取出，確認PCM充放電及保護功能。
高溫高濕后測試數據如下：
NCE1227保護功能確認 | ||||||||
過充保護（mV） | 過充保護延時（ms） | 過放保護（mV） | 過放保護延時（ms） | 充電過流（A） | 充電過流延時（ms） | 放電過流（A） | 放電過流延時（ms） | 短路保護延時（ms） |
4575 | 1003.711 | 2550 | 20.373 | 8050 | 16.323 | 12200 | 11.923 | 222 |
4575 | 989.06 | 2550 | 20.311 | 8150 | 15.946 | 12200 | 11.835 | 325 |
4575 | 945.374 | 2550 | 19.535 | 8000 | 15.36 | 12200 | 11.334 | 272 |
4575 | 998.211 | 2550 | 20.348 | 8350 | 16.047 | 12200 | 11.935 | 223 |
4575 | 987.687 | 2550 | 19.961 | 7850 | 15.809 | 12200 | 11.723 | 309 |
4575 | 992.524 | 2550 | 20.16 | 8150 | 16.047 | 12200 | 11.811 | 271 |
4575 | 963.948 | 2550 | 19.76 | 8150 | 15.56 | 12200 | 11.511 | 345 |
4575 | 1002.485 | 2550 | 20.36 | 8150 | 17.011 | 12200 | 11.935 | 388 |
4575 | 965.436 | 2550 | 19.798 | 8200 | 15.477 | 12200 | 11.51 | 305 |
4575 | 1001.448 | 2550 | 20.511 | 8200 | 16.16 | 12200 | 11.948 | 350 |
4575 | 986.186 | 2550 | 20.146 | 8100 | 15.947 | 12200 | 11.748 | 333 |
4575 | 962.773 | 2550 | 19.573 | 8100 | 15.784 | 12200 | 11.435 | 228 |
4575 | 1012.211 | 2550 | 20.597 | 8100 | 16.347 | 12200 | 12.061 | 383 |
4575 | 972.548 | 2550 | 19.923 | 8000 | 15.885 | 12200 | 11.597 | 309 |
4575 | 993.872 | 2550 | 20.197 | 7850 | 17.284 | 12200 | 11.86 | 221 |
ESD評估：
對電池組每個端子或者電路板的輸出端子進行8KV接觸放電測試各10次，和12KV空氣放電測試各10次，每兩次測試之間間隔1min。
測試結果：ESD測試后各項保護功能正常，電池電壓內阻正常。
Sample ID | Electrostatic | Votage（V） | AC Impendance（mΩ） | Appearance | Function |
1# | +8KV | 4.35 | 56.450 | Pass | Pass |
-8KV | 4.35 | 56.450 | Pass | Pass | |
+12KV | 4.35 | 56.450 | Pass | Pass | |
-12KV | 4.35 | 56.450 | Pass | Pass | |
2# | +8KV | 4.36 | 56.690 | Pass | Pass |
-8KV | 4.36 | 56.690 | Pass | Pass | |
+12KV | 4.36 | 56.690 | Pass | Pass | |
-12KV | 4.36 | 56.690 | Pass | Pass | |
3# | +8KV | 4.35 | 56.960 | Pass | Pass |
-8KV | 4.35 | 56.960 | Pass | Pass | |
+12KV | 4.35 | 56.960 | Pass | Pass | |
-12KV | 4.35 | 56.960 | Pass | Pass |
